隨著我國智能電氣化電網的迅速發展，低壓電器智能化也應運而生，“低壓智能電力電容器” 就是其中的一個佼佼者。它以強大的功能優勢贏得了市場，取得了用戶的信任與好評。自低壓智能電力電容器問世以來，逐步取代常規型低壓無功補償裝置，迅速成為用戶低壓電網安全運行的“保護神”。

一、低壓智能電力電容器的功能

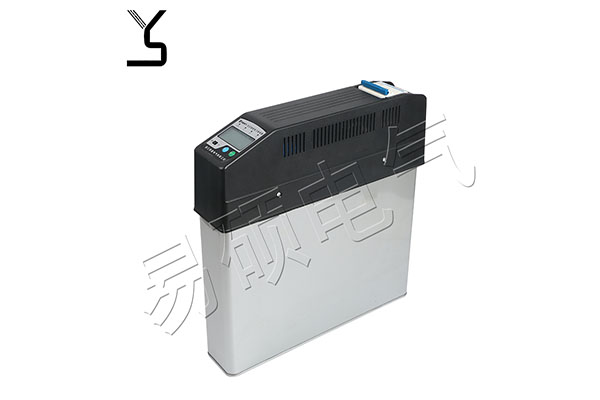

低壓智能電力電容器，實際上是一套微型化低壓智能無功補償與調諧濾波裝置。它以二臺（△型）或一臺（Y 型）無油化低壓電力電容器為主體，采用微型電子元件技術、微型傳感器技術、微型網絡技術和電器制造技術，將智能組件、控制器、濾波器，電抗器、電流互感器、熱繼電器、熔斷器及避雷器等元件微型化，安裝在電容器的上方，用一個約7cm高的蓋子覆蓋著。由于整機體積很小，突出顯示的是電容器，所以稱它為“低壓智能電力電容器”。

現場安裝時，在低壓進線柜的進線端加裝三只小型 CT，將二次線引入電容器，即可實現如下功能：

（1）智能網絡控制功能，自動檢測及跟蹤系統無功功率的變化，自動投切電容器組。投切方法是：容量相同的電容器，按循環投切原則進行投切；容量不同的電容器，按適補原則進行投切；先投先切，先退先投；電容器運行溫度低時先投，溫度高時先退。補償工況恒定時，電容器每15min循環投切一次，避免單只電容器長時間投運。

（2）快速投切電容器功能，動作開關選用無觸點過零投切開關，配合專用的快速控制器，實現過零投切，動作時間縮短到1S，動態追蹤補償系統所缺少的無功功率，力爭使線損降到低水平。

（3）測量功能，可測量系統電壓、電流、有功功率、無功功率及功率因數；實現CT相位與變比自動測量和校正；可測量各臺電容器的三相電流和體內溫度。

（4）分相補償功能，分相補償型電容器可對各相上的電容器進行分別投切，提高對系統無功功率的補償精度，使三相無功功率不平衡的系統得到了良好的補償。

（5）保護功能，電容器有過電流速切保護，過電壓、欠電壓保護，過溫、斷相保護，三相電流不平衡保護。當電容器內部溫度超過65℃時，電容器會整機退出運行，確保系統安全。

（6）信號功能，電容器能夠顯示投切狀態，過補償、欠補償狀態，過電壓、欠電壓狀態，具有保護動作類型及自診斷故障類型等的燈光信號。

（7）通信功能，電容器和控制器之間采用RS485通信連接，便于大量采集數據、上傳數據及與外設監控終端進行信息交換，構成系統工作。

（8）顯示功能，在電容器頂蓋的前方，有一個液晶顯示屏，對電容器投切狀態、系統電壓、電流、有功功率、無功功率、功率因數及電容器內部溫度等參數都能顯示出來。

（9）故障自診斷功能，電容器智能控制元件，能對本體各項運行參數進行自診斷，一旦出現故障，整機快速響應， 退出運行。

（10）濾波功能，能夠有效消除高次諧波和涌流。對高次諧波形成一個低阻抗通道，可吸收、泄放高次諧波， 消除高次諧波對電容器的影響，防止電容器過熱、絕緣介質老化及自愈性能下降等不利因素的發生。對存在大型諧波源的用戶，還要加裝專用干式電抗器、溫控風扇和人機聯系面板等器件，整機裝在一個體積為370mm*280mm*280mm的小箱體內。

二、低壓智能電力電容器的實用技術

1、用戶用電情況調查，在使用低壓智能電力電容器之前，首先要對用戶進行用電調查、摸底。山東神力索具有限公司是一家中型企業，供電電壓為10KV,屬于高供高計用戶。配電室有2500KVA變壓器兩臺，總容量為5000KVA。主要用電設備是中頻加熱爐（大型諧波源）、鍛造機、沖床、橋式起重機及壓縮機等。配電室的0.4KV母線上裝有無功補償裝置，補償電容器為普通油浸式，總容量590Kvar。投切方式采用交流接觸器，無任何調諧濾波措施。因此，經常發生電容器熔絲燒斷、鼓肚、漏油及容量衰減等現象。經調查，發現存在以下問題：①電網諧波含量大，造成無功補償裝置故障，經常停運進行維修、更換零器件，甚至停運數天。②因功率因數太低，供電部門每月都要加收“ 功率因數調整電費”，造成電費開支大，企業效益低。③由于功率因數低，變壓器及線路電能損耗大，影響企業經濟效益。

2、現場測量用電系統功率因數，在無功補償裝置投運的情況下，通過現場實際測量，得出該公司用電系統的平均功率因數為0.8745。根據有關規定，該公司的功率因數應在0.90以上。因達不到規定要求，供電部門按照《功率因數調整電費辦法》中的規定，每月對該用戶加收“ 功率因數調整電費”，使該公司月電費比正常用電高出1萬多元。

3、現場測量用電系統高次諧波，經現場測量，該公司2500KVA主變壓器0.4KV母線諧波數據如下表所示。

諧波測量結果發現，該系統的5次、7次及11次諧波較大。根據GB/T 14549-1993《電能質量公用電網諧波》的規定，該系統的電壓、電流諧波總含量都嚴重超標。這是造成電容器等元器件損壞的主要原因。
