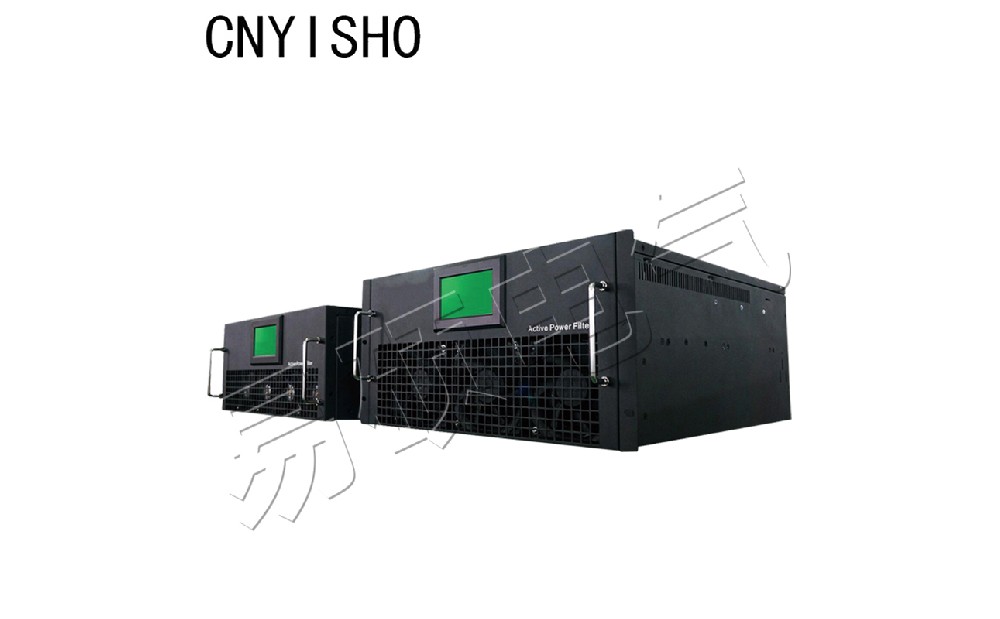

靜止無功發生器（SVG）的接線方式主要取決于其應用環境和配置。以下是根據參考文章提供的信息，對SVG接線方式的詳細解釋：

單機配電接線

三相電源線、N線、PE線和外部CT線連接方式：

三相電源線（A、B、C相）應正確連接到SVG設備的相應端子上。

N線（中性線）和PE線（保護接地線）也應按照設備要求正確連接。

外部CT線（電流互感器線）的S1、S2端子分別連接SVG外部CT端子相應相的正端和負端。例如，A相CT的S1、S2分別連接SVG外部CT端子的CT_A和GND_A。

CT的P1端應面向電源側，P2端面向負載側。

并機配電接線

功率線連接：與單機配電時相同，確保三相電源線、N線、PE線正確連接。

CT副邊線纜連接：推薦使用串聯方式連接。這意味著所有SVG設備的CT副邊線纜應串聯在一起。

監控與并機連接

若機柜外部有集中監控屏，大屏與模塊之間需用DB9特制網線連接，且連接在第一個模塊的監控上口。

模塊與模塊之間用普通網線連接，且需遵循“下對下，上對上”的原則。

接線注意事項

電纜和線路規格：確保所使用的電纜和線路符合SVG設備的規格要求。

絕緣測試：在連接電氣線路后，進行絕緣測試以驗證電氣線路的安全性和可靠性。

參數設置：在安裝完成后，根據實際需要和設備規格對SVG設備的參數進行設置，包括功率因數設定、電壓設定等。

總結

SVG的接線方式涉及到多個方面，包括單機配電和并機配電的連接方式，以及特定的連接注意事項。正確的接線方式對于確保SVG設備的正常運行至關重要。在實際操作中，應參考設備手冊和安裝指南，并遵循相關的安全規范和操作要求。
