濾波電抗器也稱為電感器。導體通電后會在它所占據的一定空間內產生磁場，所以所有能載流的電導體都具有一般的電感。而通電的長直導體電感小產生的磁場也不強。因此實際的濾波電抗器是以導線纏繞成螺線管的形式，稱為空芯電抗器。有時為了使這種螺線管具有更大的電感，在螺線管中插入一個鐵芯，稱為鐵芯電抗器。電抗分為感抗和容抗。更科學的分類是感抗(電感)和容抗(電容)統稱為電抗器。但由于電感很早存在于過去，被稱為電抗器，所以人們所說的電容是容抗，而電抗器僅指電感。下面介紹一下濾波電抗器的結構組成。　　

濾波電抗器也稱為電感器。導體通電后會在它所占據的一定空間內產生磁場，所以所有能載流的電導體都具有一般的電感。而通電的長直導體電感小產生的磁場也不強。因此實際的濾波電抗器是以導線纏繞成螺線管的形式，稱為空芯電抗器。有時為了使這種螺線管具有更大的電感，在螺線管中插入一個鐵芯，稱為鐵芯電抗器。電抗分為感抗和容抗。更科學的分類是感抗(電感)和容抗(電容)統稱為電抗器。但由于電感很早存在于過去，被稱為電抗器，所以人們所說的電容是容抗，而電抗器僅指電感。下面介紹一下濾波電抗器的結構組成.　　

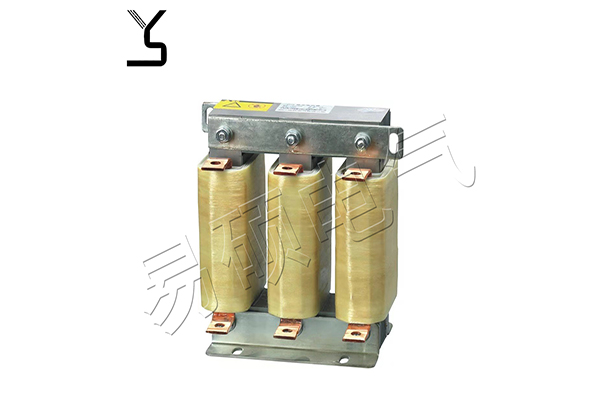

濾波電抗器結構特點

1.濾波電抗器分為三相和單相兩種，均為干鐵芯;

2.鐵芯采用高質量、低損耗的冷軋硅鋼片，鐵芯柱分為均勻的小段，氣隙用環氧夾層玻璃布板隔開，采用專用粘合劑，保證運行過程中電阻氣隙不發生變化;

3. 線圈采用F級或H級扁銅線纏繞，排列緊密、均勻;

4.過濾反應器線圈與鐵芯預烤真空浸熱烘烤固化后組裝，采用H級浸漬漆，使反應器線圈與鐵芯牢固結合在一起;

5.過濾反應器的夾子和緊固件采用非磁性材料，確保反應器具有高質量系數和良好的過濾效果;

6.外露部分已進行防腐處理;

7.溫升低，損耗低，綜合利用高，安裝方便。

濾波電抗器適用環境

1.海拔不超過2000米;;

2.環境進行溫度-25～+45(℃)，相對較高濕度不超過90%;

3.電源工作電壓的波形近似于一個正弦波;

4.周圍無有害氣體和易燃易爆物品;

5.周圍環境應有良好的通風條件，如過濾反應器安裝在機柜內，應安裝有通風設備。

以上介紹的就是濾波電抗器的結構組成，如需了解更多，可隨時聯系我們!我公司有多年的經驗，隨時期待您的加入。
