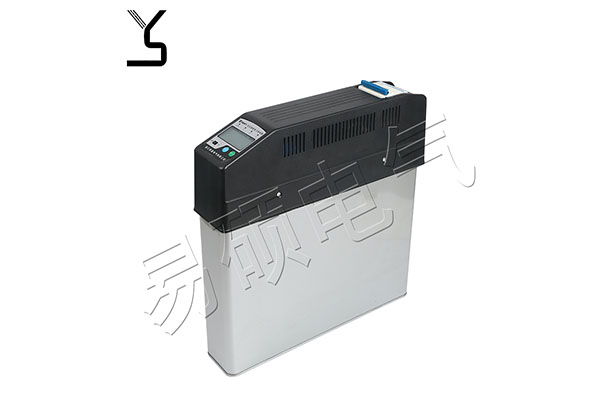

智能電容器集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術   。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償的更高要求。

智能電容器可單臺使用，也可多臺聯機使用。替代由智能控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等由導線連接而組成的常規自動無功補償裝置。

智能電容器具有補償方式靈活（共補和分補任意組合）、補償效果好、裝置體積小、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高，以及人機界面友好等優點，并真正做到過零投切，滿足用戶對無功補償切實達到提高功率因數、改善電能質量、節能降耗的實際需求。

智能電容器無功補償中的就地補償，是指不需要設置專用的無功補償箱或者無功補償柜，從而實現對各種場合的小容量就地補償。它主要有如下形式：

 在用電設備旁放置智能電容器

在壁掛式配電箱內放置智能電容器

在工程車間配電設備內（旁）放置智能電容器

在用戶配變小于100kvar的計量柜、配電柜內放置智能電容器

就地無功補償主要有無功補償距離短，節能降損效果顯著，設備接線簡單、維護方便等優點。它這種靈活的優點，也使得就地補償成為多數特殊環境下的優選擇。

在實際應用中，智能電容器的配置參考方案如下：

一、用電設備（電動機）旁的就地補償

配置參考：對于小容量負載，按照負載總功率的25%~40%配置智能電容器容量。

電動機額定功率：50kW

無功補償容量： 15kvar（10kvar+5kvar）

智能電容器數量：1臺 ST-ZNS/450(S)-15

無功補償級數： 0、5、10、15kvar

二、戶外配電桿變的就地補償

配置參考：配變無功補償容量一般為配變容量的25%~40%。

配變容量：200kVA

無功補償容量：60kvar

智能電容器數量：2臺 ST-ZNS/450(S)-30（10+20）

無功補償級數：0、10、20、30、40、50、60kVar

三、箱式變集中就地補償

配置參考：箱變無功補償容量一般為配變容量的25%~40%。

箱變容量：500kVA

無功補償容量：190kvar

智能電容器數量：4臺 ST-ZNS/450(S)-40  1臺 ST-ZNS/450(S)-30

無功補償級數：0~190kVar

四、低壓成套柜內集中就地補償

配置參考：根據成套柜補償容量的要求進行配置。

低壓成套柜配置容量參考：

GGD柜型

柜體尺寸：1000mm(寬) ×600mm(深) ×2230(高)mm

可安裝智能電容器數量：20臺 40kvar（20kvar+20kvar）

無功補償總容量：800kvar（40kvar×20）

MNS柜型

柜體尺寸：600mm(寬) ×800mm(深) ×2200(高)mm

可安裝智能電容器數量：12臺 40kvar（20kvar+20kvar）

無功補償總容量：480kvar（40kvar×12）
