無功功率補償?shù)姆椒?/h1>

發布時間：2023-05-08 10:09:29 瀏覽量：1253 返回上一頁

無功功率補償?shù)姆椒?/span>

采用電力電容器或采用具有容性負荷的裝置進行補償

1、利用過激磁的同步電動機，改善用電的功率因數，但設備復雜，造價高，只適于在具有大功率拖動裝置時采用。

2、利用調相機做無功率電源，這種裝置調整性能好，在電力系統故障情況下，也能維持系統電壓水平，可提高電力系統運行的穩定性，但造價高，投資大，損耗也較高。

每kvar無功的損耗約為1.8—5.5%，運行維護技術較復雜，宜裝設在電力系統的中樞變電所，一般用戶很少應用。

3、異步電動機同步化。這種方法有一定的效果，但自身的損耗大，每kvar無功功率的損耗約為4—19%，一般都不采用。

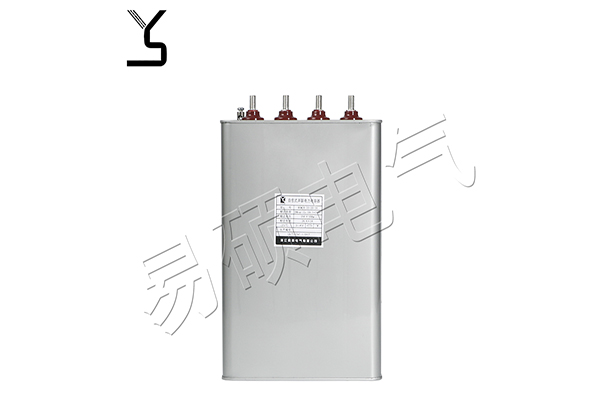

4、電力電容器作為補償裝置，具有安裝方便、建設周期短、造價低、運行維護簡便、自身損耗小(每kvar無功功率損耗為0.3—0.4%以下)等優點,是當前國內外***采用的補償方法。

這種方法的缺點是電力電容器使用壽命較短;

無功出力與運行電壓平方成正比，當電力系統運行電壓降低，補償效果降低，而運行電壓升高時，對用電設備過補償，使其端電壓過分提高，甚至超出標準規定，容易損壞設備絕緣，造成設備故事，彌補這一缺點應采取相應措施以防止向電力系統倒送無功功率。

電力電容器作為補償裝置有兩種方法：

串聯補償和并聯補償。

（1）串聯補償是把電容器直接串聯到高壓輸電線路上，以改善輸電線路參數，降低電壓損失，提高其輸送能力，降低線路損耗。這種補償方法的電容器稱作串聯電容器，應用于高壓遠距離輸電線路上，用電單位很少采用。

（2）并聯補償是把電容器直接與被補償設備并接到同一電路上，以提高功率因數。這種補償方法所用的電容器稱作為并聯電容器，用電企業都是采用這種補償方法。

并聯電容器的補償：

電容器的補償形式，應以無功就地平衡為原則。

電網的無功負荷主要是由用電設備和輸變電設備引起的。

除了在比較密集的供電負荷中心集中裝設大、中型電容器組，便于中心電網的過電壓控制和穩定電網的電源電壓質量之外，還應在距用電無功負荷較近的地點裝設中、小型電容器組進行就地補償。

安裝電容器進行無功功率補償時，可采取集中、分散或個別補償三種形式。

1)個別補償

個別補償是對單臺用電設備所需無功就近補償?shù)霓k法，把電容器直接接到單臺用電設備的同一個電氣回路，用同一臺開關控制，同時投運或斷開。

這種補償方法的效果比較好，電容器靠近用電設備，就地平衡無功電流，可避免無負荷時的過補償，使電壓質量得到。

個別補償一般常用于容量較大的高低壓電動機等用電設備。但這種方法在用電設備非連續運轉時，電容器利用率低，不能充分發揮其補償效益。

2)分散補償：

將電容器組分組安裝在車間配電室或變電所各分路的出線上，它可與工廠部分負荷的變動同時投入或切除。這種補償方法效果也較好。

3)集中補償：

把電容器組集中安裝在變電所的一次或二次側的母線上，這種補償方法，安裝簡便，運行可靠，利用率較高。

作用：

①提高用戶的功率因數,從而提高電工設備的利用率;

②減少電力網絡的有功損耗;

③合理地控制電力系統的無功功率流動，從而提高電力系統的電壓水平，改善電能質量，提高了電力系統的抗干擾能力;

④在動態的無功補償裝置上，配置適當?shù)恼{(diào)節器，可以改善電力系統的動態性能，提高輸電線的輸送能力和穩定性;

⑤裝設靜止無功補償器(SVS)還能改善電網的電壓波形,減小諧波分量和解決負序電流問題。對電容器、電纜、電機、變壓器等，還能避免高次諧波引起的附加電能損失和局部過熱。
