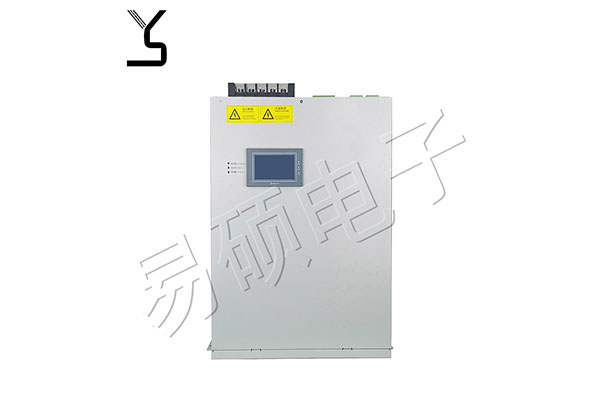

SVG動態無功補償裝置的基本原理就是將自換相橋式電路通過電抗器或變壓器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓相對系統電壓的相位和幅值，迅速吸收或發出滿足要求的無功電流，實現快速動態無功補償?shù)哪康摹Ｆ浠?VSC(Voltage Source Converter, 電壓源變流器 ) 的結構實現了無功補償方式質的飛躍，不需采用大容量的電容、電感器件，而是通過可關斷大功率電力電子器件 IGBT 將直流側電壓轉換成交流側與電網同頻率的輸出電壓，實現無功能量的交換，補償基波無功。

此外在考慮諧波補償時，SVG 動態無功補償裝置相當于一個可控的諧波源，可根據系統情況，進行主動式跟蹤補償。

SVG動態無功補償裝置的基本工作原理是將電壓型自換相橋式電路通過電抗器或變壓器并聯在電網上，當只考慮基波頻率時，SVG 動態無功補償裝置可等效視為幅值和相位均可控的一個與電網同頻率的交流電壓源，適當調節交流側輸出電壓的相位和幅值，實現該電路吸收或發出滿足要求的無功電流，實現動態無功補償。

SVG動態無功補償裝置技術優勢

(1) SVG 動態無功補償裝置響應時間可達5ms;

(2) 電壓閃變抑制力強。SVG 動態無功補償裝置對電壓閃變的抑制可以達到5:1，甚至更高;

(3) SVG 為電流源特性，輸出無功電流不受母線電壓影響，欠壓條件下無功調節能力更強，同時具備一定的短期過載能力;

(4) SVG 不僅自身輸出電壓中諧波含量很低，還能夠?qū)ω撦d的諧波和無功進行補償，實現有源濾波

(5) SVG 可以采用箱變安裝方式，占地面積小，

(6) SVG 不改變電力系統的阻抗分布，安全穩定;

(7) SVG 能在一定范圍內提供有功功率，減少有功功率沖擊;

(8) SVG 中采用直流電容作為儲能元件，運行過程中電磁噪聲顯著降低

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，有源濾波器等無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!
