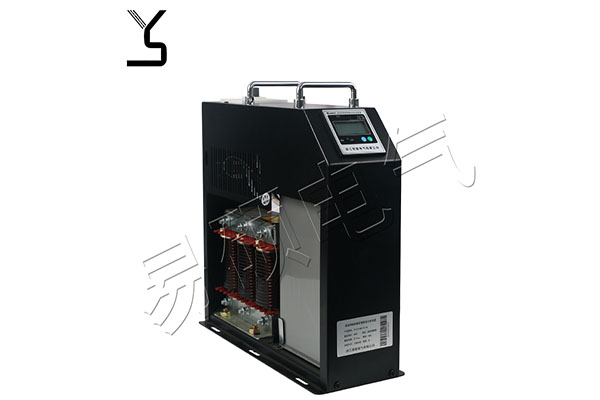

我們?cè)?span style="font-size: 18px; color: rgb(255, 0, 0);">諧波抑制型智能電容器中都能看到電抗器，電抗器是其重要組成之一。今天小易給大家介紹一下抗諧波型智能電容器所使用的串聯電抗器的使用說明。諧波抑制型智能電容器所使用的串聯電抗器應符合中華人民共和國國家標準：GB/T 1094.6-2011。

電抗器為鐵心式電抗器，使用在交流系統上與電容器串聯以對某次指定諧波形成低阻抗；并可抑制智能電容器組對高次諧波的放大，使其在允許范圍之內，以保智能電容器的可靠工作；能有效的抑制電容器組在交流網絡上開關操作時產生的涌流和過電壓

由于該電抗器為干式空氣自冷型，漏磁較大，要裝在箱柜中,則應留出足夠的間，降低發熱和噪聲;

由于該電抗器為串聯電抗器，故負載（電容器）電流不應高于電抗器額定電流，否則會造成電抗器過載（不允許長期過載）！

電抗器長期閑置不用，再次使用時，應先除塵、干燥。

器體應可靠接地，避免鐵心的靜電積累，電傷檢修人員！

限制5次諧波和合閘電流的, 電抗率在5%-7%。

限制3次諧波和合閘電流的, 電抗率在12%-14%(因3次諧波在磁路中沒有回路,一般選用三臺單相電抗器)。
