          您好，歡迎訪問浙江易碩電氣官網！













          APF有源濾波器-電能質量模塊-易碩電氣


          以科技為動力，以質量求發展致力打造智能電網專業服務領導品牌



          微信二維碼


























          APF有源濾波器



 				APF有源濾波器通過外部電流傳感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流補償諧波電流，實現濾波治理功能。






 				分享到：
























          產品介紹


          咨詢服務熱線：18066271100











          產品概述




          技術參數




          圖文解析





          應用范圍































          產品概述
          APF有源濾波器通過外部電流傳感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流補償諧波電流，實現濾波治理功能。

          具有以下特點;
          1 實現完美電能質量系統
          2 全面的保護功能，提升用電安全
          3 便于融入系統的設計
          4 優質的人機交互體驗





          APF50
          APF100
          APF150
          系統參數
          額定輸入線電壓
          380V(-40%～20%)
          電網頻率
          50/60Hz（范圍：45Hz～62Hz）
          可并聯臺數
          不限
          整機效率
          ≥97%
          網絡結構
          三相三線/三相四線
          電流互感器
          150/5～10000/5
          電路拓補
          三電平
          性能指標
          額定容量
          50A
          100A
          150A
          諧波補償
          支持
          無功補償
          支持
          不平衡補償
          支持
          濾波范圍
          2～50次
          濾波次數選擇
          2～50次任意次數可選
          濾波程度
          2～50次任意次數可選
          濾波能力
          THD i（電流畸變率）<5%
          快速響應時間
          <50us
          全響應時間
          <5ms
          目標功率因數
          -1～1可調
          控制算法
          FFT算法、智能FFT算法、瞬時無功算法
          開關頻率
          20KHz
          智能風冷
          151L/sec
          300L/sec
          405L/sec
          噪聲指標
          <56dB
          通訊監控能力
          通訊接口
          RS485、網口
          通訊協議
          電總協議，Modbus協議、TCP/IP
          模塊顯示界面
          LCD觸摸彩屏；LED指示燈
          LCD彩屏；LED指示燈
          PC端軟件
          有，并且所有參數可直接通過PC設置
          保護功能
          過壓保護、欠電壓保護、短路保護、逆變橋反向保護、過補償保護
          CT監測告警
          有
          故障報警
          有，最多報警記錄500條
          監控
          支持獨立
          機械特性
          安裝方式
          壁掛式/機架式
          機架式
          尺寸
          壁掛式
          440*590*190
          440*600*230
          無
          機架式
          440*190*590
          440*230*600
          500*270*510
          凈重
          35kg
          36 kg
          48 kg
          顏色
          黑色細砂紋
          CT接線方式
          支持源側負載側
          環境要求
          海拔高度
          ≤1500m，1500～4000m之間，
          根據國標GB/T3859.2，每增加100m，功率降低%1
          運行溫度
          -10～40℃
          相對濕度
          5%～95%，無凝霜
          防護等級
          IP20（其余IP等級可定制）
          相關資質及標準
          資質認證
          CE、國家電器安全質量監督檢驗報告、IEEE61000，
          CQC形式試驗報告
          遵循標準
          JG/T417-2013 IEEE519、IEC61000-3-6、ER G5/4





          YS-APF產品描述如圖2-10所示， 25A/35A、 5OA、100A和150A容量等級的機型分別如表2-1所示。產品外觀尺寸如圖2-2、2-3所示。

          圖2-1  APF產品描述
          型號
          尺寸（W.H.D）/mm
          重量/kg
          YS-APF 050 44(43)L/RL(E)
          440*190*590
          35
          YS-APF 100 44(43)L/RL(E)
          440*230*600
          36
          YS-APF 150 44(43)L/RL(E)
          500*270*510
          48

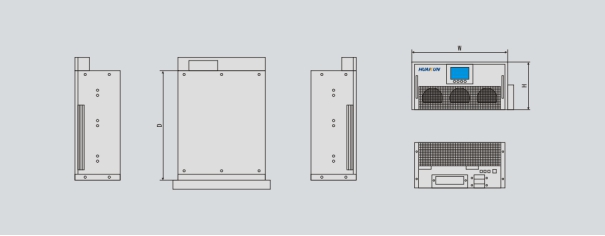

          圖2-2機架式機型外觀尺寸描述

          型號
          尺寸（W.H.D）/mm
          重量/kg
          YS-APF 050 44(43)L/ HL
          440*590*190
          35
          YS-APF 100 44(43)L/ HL
          440*600*230
          36

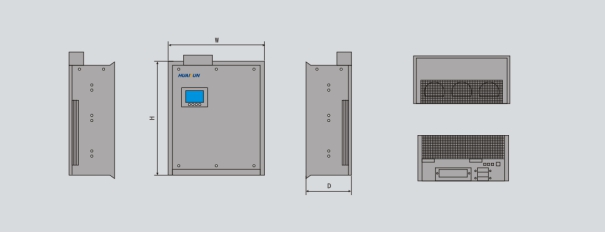

          圖2-3壁掛式機型外觀尺寸描述





          1. 安全注意事項
          有源電力濾波器(以下簡稱APF)適用于工業場合，與諧波源并聯于電網，治理諧波。
          不可以暴露在雨水，濕氣重的地方，并遠離可燃液體、瓦斯或者爆炸物。
          前后需要預留足夠空間，以維持良好通風并方便人員維修操作。
          降低火災和電擊危險，必須由經過培訓合格的人員進行安裝且須在可控制的工作環境下作業。
          降低電擊危險，任何的維護工作必須由合格的技術人員執行，在維護前務必切斷所有電源。
          高壓危險，直流電容放電時間超過5分鐘，請確認充分放電再進行操作。
          降低電擊危險，請?jiān)谶B接電源前詳細閱讀本用戶手冊，并保存此手冊為永久性參考資料。

          2. 接線注意事項
          1) 為防止漏電流產生危險，APF需要良好接地。
          2) 接線必須充分考慮補償容量，充分考慮配線的載流能力。
          3) 進線需要連接保護裝置。
          4) 保護裝置容量需配合APF的容量。

          3. 使用注意事項
          1) 此APF為補償電網諧波使用，要根據諧波含量選擇APF容量，以免容量不足影響補償效果。
          2) 進行諧波治理，需要外接諧波電流檢測CT。
          3) 為確保APF有優良的可靠性并避免過熱，不可塞住或者蓋住進出風口。
          4) 工作環境要求無腐蝕性氣體、無導電粉塵，環境溫度為-10℃～40℃，超出此溫度范圍，APF將不能工作;
          5) 電網電壓畸變率高于15%時，用戶需要特殊說明，以便提供不同的解決方案。


















					推薦產品
					換一批















				如果沒有找到您需要的產品，我們還可以為您特殊定制

          如果您有任何疑問，請聯系我們?yōu)槟鉀Q

				聯系我們
